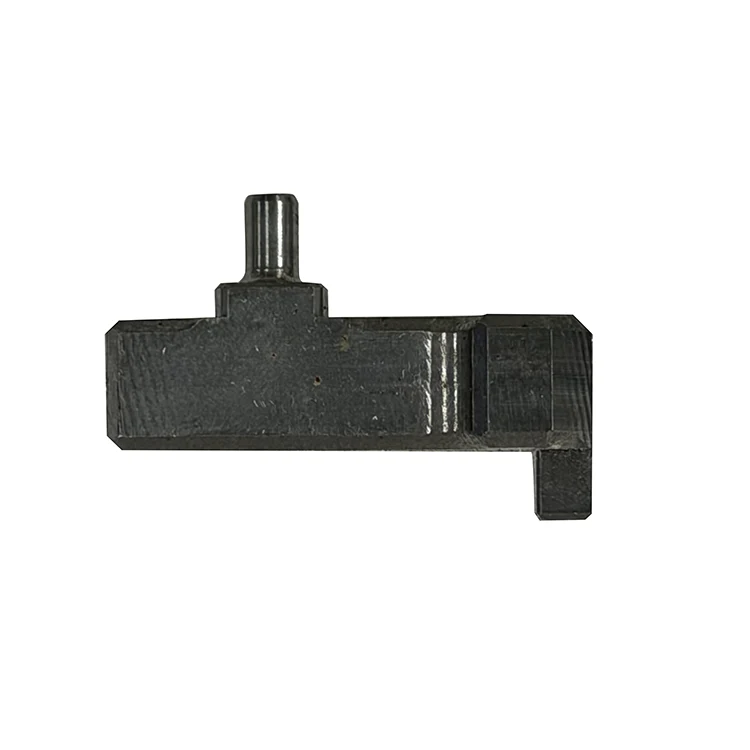

Serviço de usinagem CNC de 5 eixos

Item de comparação

Usinagem de Compósitos Torno-Fresamento

Usinagem CNC de cinco eixos

Conceito de usinagem central

Integra funções de torneamento e fresamento em um único dispositivo, completando principalmente o processamento combinado de peças rotativas por meio do movimento coordenado do fuso e do eixo da ferramenta

Baseia-se no movimento de articulação de cinco eixos, realiza processamento de superfícies complexas e multifacetadas de peças de trabalho por meio da interpolação simultânea de vários eixos lineares e eixos rotativos

Estrutura Básica e Configuração de Eixos

Geralmente tem pelo menos um fuso giratório principal para fixação de peças de trabalho e é equipado com um cabeçote motorizado de fresagem, geralmente de 3 a 4 eixos de ligação, e alguns modelos de última geração têm capacidade de 5 eixos

Configurado com três eixos lineares (X/Y/Z) e dois eixos rotativos adicionais, que podem ser divididos em tipo de cabeça oscilante, tipo de mesa rotativa e tipo combinado de mesa principal, todos suportam ligação simultânea de 5 eixos

Tipos de peças aplicáveis

Adequado principalmente para discos de eixo, peças rotativas, corpos de válvulas, fusos de motores e outras peças que requerem procedimentos de torneamento e fresamento; pode processar peças com geometria rotativa e recursos locais complexos

Adequado para peças de superfície curvas complexas, como pás de turbinas, cavidades de moldes aeroespaciais, impulsores, moldes de interiores automotivos, próteses médicas e outras peças com superfícies complexas de forma livre

Número de tempos de fixação

A maioria dos processos pode ser concluída em uma fixação, reduzindo erros de fixação causados ​​por múltiplas fixações, especialmente adequado para peças que exigem coaxialidade e precisão de posição de vários recursos

Conclua o processamento de todos os cinco lados da peça em uma fixação, o que pode evitar o erro de posição causado pela fixação repetida de superfícies curvas complexas

Capacidade de combinação de processos

Pode concluir torneamento, fresamento, furação, rosqueamento, corte de engrenagens e outros processos ao mesmo tempo, realizando verdadeiramente "uma máquina completa todos os processos" para peças rotativas

Pode concluir fresamento multifacetado, contorno de superfície curva, acabamento de superfície íngreme e outros processos, mas geralmente não inclui processamento de torneamento de grandes cargas de peças rotativas

Precisão de usinagem

Alta precisão de posição entre recursos de torneamento e fresamento, o erro de fixação múltipla é eliminado, a precisão da coaxialidade e da posição pode ser controlada dentro de 0,01-0,05 mm

Alta precisão de contorno para superfícies curvas complexas, pode atender aos requisitos de alta precisão das indústrias aeroespacial e de moldes, a precisão é geralmente controlada entre 0,005-0,02 mm

Custo do equipamento

Inferior às máquinas-ferramentas CNC de cinco eixos, o preço do equipamento composto de torno-fresamento de tamanho médio é geralmente 30% -60% do preço das máquinas-ferramentas padrão de articulação de cinco eixos

Maior custo geral do equipamento, incluindo aquisição de equipamentos, manutenção posterior e custo de ferramentas

Eficiência de processamento para peças rotativas

Maior eficiência, não há necessidade de transferir peças entre vários dispositivos, encurtando o ciclo de produção e o tempo de logística

Menor eficiência para peças rotativas convencionais, o processamento de recursos de torneamento não tem vantagem sobre o composto torneamento-fresamento

Dificuldade de programação

A programação é relativamente simples, a maioria dos recursos de processamento são torneamento e fresamento convencionais, que podem ser concluídos com software de programação CNC geral

A programação é mais complicada, requer software profissional de programação de cinco eixos (como UG, Mastercam) e requer programadores de alto nível técnico para evitar interferência de usinagem e corte excessivo

Espaço físico

Ocupa menos espaço, integra vários processos em um dispositivo, reduz o número de equipamentos na oficina

Geralmente ocupa uma área maior, a estrutura da máquina-ferramenta de cinco eixos é mais complexa e requer maior espaço de instalação

Principais indústrias de aplicação

Automóvel, pressão hidráulica, válvula, fabricação de máquinas em geral

Aeroespacial, fabricação de moldes, novas energias, equipamentos médicos
