Como uma matriz pneumática pode melhorar a precisão do corte e a eficiência da produção

Junssen, um fabricante e fornecedor de equipamentos de automação com base na China, fornece soluções personalizadasPneumMatriz de supressão aticasoluções para fabricantes que buscam qualidade de corte consistente, configurações de ferramentas flexíveis e processamento eficiente de materiais finos e flexíveis. Ao usar ar comprimido para acionar o mecanismo de corte, esse tipo de matriz pode suportar operações de corte repetíveis em embalagens, consumíveis médicos, eletrônicos e fabricação de produtos adesivos. Selecionar a estrutura de ferramentas, a folga de corte e a configuração pneumática corretas ajuda as empresas a melhorar a consistência da produção enquanto gerenciam os requisitos de manutenção e os custos operacionais.

Uma matriz de corte pneumática é uma ferramenta de corte movida a ar comprimido que separa um componente necessário de uma folha, filme ou outro material adequado. Em comparação com ferramentas operadas manualmente, os sistemas pneumáticos podem reduzir o esforço manual repetitivo e apoiar a integração com equipamentos de produção. Seu valor prático depende das propriedades do material, da geometria da peça, da produção necessária e do projeto das ferramentas. Este guia explica como funciona o blanking pneumático, quais materiais e indústrias atende, como se compara a métodos de corte alternativos e o que os compradores devem avaliar antes de adquirir uma solução personalizada de um fabricante como a Junssen.

Índice

1. O que é uma matriz de obturação pneumática?
2. Como funciona o processo de apagamento?
3. Quais são os principais benefícios?
4. Quais materiais e indústrias podem usá-lo?
5. Como ele se compara a outros métodos de corte?
6. Como você seleciona o dado certo?
7. Como você pode manter o desempenho de corte?
8. Perguntas frequentes
9. Conclusão

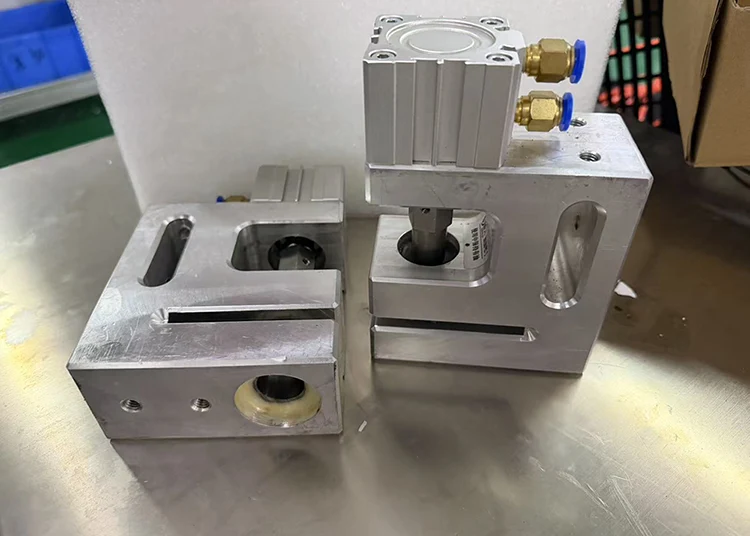

1. O que é uma matriz de corte pneumática?

Uma matriz de corte pneumática é uma ferramenta de corte especializada que usa ar comprimido para acionar um punção ou mecanismo de corte. Seu objetivo principal é cortar um componente com contorno definido de uma folha maior ou de um material contínuo. Numa operação típica de blanking, a peça separada é o produto desejado, enquanto o material circundante torna-se sucata ou um resíduo reutilizável.

Os componentes principais geralmente incluem um cilindro pneumático, punção, matriz, componentes de guia e uma base de suporte. Dependendo da aplicação, a ferramenta pode ser montada em uma prensa fixa ou configurada para uma configuração de produção móvel ou dedicada adequada. A Junssen descreve sua matriz pneumática como uma solução compacta e leve que pode acomodar diferentes arranjos de produção.

Outra vantagem prática é a flexibilidade das ferramentas. Quando as dimensões do produto ou as posições dos furos mudam, uma especificação de punção e matriz compatível pode ser substituída sem reconstruir todo o conjunto. A viabilidade exata depende do projeto da ferramenta e da nova geometria do produto.

É importante distinguir o blanking da perfuração comum. A moldagem produz uma peça separada com um perfil externo definido, enquanto a punção geralmente cria um furo ou abertura no material que permanece praticamente intacto. Alguns sistemas de produção combinam ambas as funções quando o projeto da peça assim o exige.

2. Como funciona o processo de blanking?

O princípio de funcionamento é simples: o ar comprimido gera o movimento do cilindro, o elemento de corte aplica força à peça e a geometria da matriz determina o perfil resultante. A operação bem-sucedida requer coordenação entre o sistema pneumático, a folga das ferramentas, o posicionamento do material e o ciclo da máquina.

Sequência operacional típica

1. Prepare a peça de trabalho:Confirme o tipo de material, espessura, dimensões e condição da superfície.
2. Posicione o material:Alinhe a folha, filme ou componente flexível com o local de corte pretendido.
3. Proteja a peça de trabalho:Use guias, acessórios ou dispositivos de posicionamento adequados para minimizar o movimento durante o corte.
4. Ative o mecanismo pneumático:Forneça ar comprimido dentro da faixa operacional especificada do equipamento para acionar o curso de corte.
5. Separe o componente acabado:O punção e corte do material de acordo com o perfil projetado.
6. Inspecione o resultado:Verifique as dimensões, a qualidade das arestas, a deformação e a consistência em ciclos repetidos.
7. Limpe e mantenha as ferramentas:Remova os resíduos e inspecione as superfícies de corte antes de continuar a produção.

Para produção automatizada, a matriz pode ser integrada a um controlador de máquina, mecanismo de posicionamento ou sistema de alimentação de material. Antes da integração, os fabricantes devem verificar o tempo do curso, o espaço de instalação disponível, a compatibilidade dos controles e a força de corte necessária.

3. Quais são os principais benefícios da supressão pneumática?

Resultados de corte consistentes

Quando as ferramentas são projetadas e mantidas corretamente, um sistema de corte pneumático pode produzir formatos de componentes repetíveis em todas as execuções de produção. O posicionamento preciso do material, a folga de corte adequada e a saída pneumática estável são essenciais para alcançar esse resultado. A tolerância dimensional real deve ser estabelecida para cada aplicação, em vez de ser assumida apenas pelo método de acionamento.

Configuração de equipamento compacto

Os mecanismos pneumáticos podem fornecer uma alternativa prática para aplicações que não requerem uma unidade de potência hidráulica complexa. Uma montagem compacta pode simplificar a instalação em uma área de produção existente, embora o espaço total dependa de acessórios, proteções, componentes de preparação de ar e requisitos de manuseio de materiais.

Preocupações reduzidas com fluido hidráulico

Como o atuador utiliza ar comprimido em vez de óleo hidráulico como meio de acionamento, o sistema evita vazamento de fluido hidráulico associado aos circuitos de energia hidráulica. Isto pode ser vantajoso em ambientes de produção que manuseiam filmes sensíveis, materiais adesivos ou componentes de consumo médico. No entanto, a limpeza do ar comprimido, os requisitos de lubrificação e os controles de contaminação devem ser avaliados de acordo com o processo de produção específico.

Configurações flexíveis de ferramentas

Diferentes formatos de produtos podem exigir diferentes punções, aberturas de matrizes ou perfis de corte. Um sistema de ferramentas bem planejado pode tornar as trocas de produtos mais fáceis de gerenciar, principalmente quando os componentes de reposição são projetados para serem compatíveis com a montagem existente.

Potencial para operação automatizada

A supressão pneumática pode ser incorporada em equipamentos automatizados ou semiautomáticos apropriados. Intertravamentos, proteções, monitoramento de pressão e outros dispositivos de segurança podem ajudar a controlar o acesso à área de corte. Estas salvaguardas devem ser selecionadas e validadas para a máquina real; a atuação pneumática por si só não garante a segurança do operador.

4. Quais materiais e indústrias podem utilizá-lo?

A adequação de uma matriz pneumática depende da espessura, dureza, elasticidade, propriedades da superfície e resistência ao corte do material. É particularmente útil para materiais finos e flexíveis selecionados, desde que a geometria da ferramenta e a força disponível sejam apropriadas.

Esses exemplos são possibilidades de aplicação e não uma garantia de que uma matriz padrão possa processar todos os materiais listados. Compósitos multicamadas, substratos abrasivos, peças espessas e metais duros podem exigir uma estrutura de corte diferente ou uma máquina mais potente. Uma amostra de material e um desenho do produto ajudam a determinar a viabilidade antes da fabricação do ferramental.

5. Como ele se compara a outros métodos de corte?

A escolha entre corte pneumático, puncionamento pneumático e corte hidráulico depende se o resultado desejado é um componente separado, um furo ou um corte através de um perfil de material. Os compradores devem comparar o processo pretendido em vez de tratar estes métodos como intercambiáveis.

Muitas vezes vale a pena avaliar uma matriz de corte pneumática quando a peça de trabalho é adequada para corte pneumático e a força necessária pode ser aplicada dentro dos limites operacionais do sistema. O equipamento hidráulico pode ser mais apropriado para aplicações mais pesadas, enquanto uma matriz de puncionamento é geralmente a melhor escolha quando a criação de aberturas é o objetivo principal.

Para obter mais informações sobre ferramentas relacionadas, revise as soluções de matrizes de corte e as opções de matrizes de corte e perfuração da Junssen.

6. Como você seleciona o dado certo?

Comprar uma matriz com base apenas no preço pode levar a retrabalho desnecessário, qualidade ruim da borda ou incompatibilidade com o equipamento existente. Uma abordagem mais confiável é definir os requisitos de produção antes de solicitar um orçamento.

Critérios essenciais de avaliação

• Especificação de materiais:Identifique o substrato, espessura, dureza, elasticidade e se contém múltiplas camadas.
• Geometria da peça:Forneça desenhos que mostrem o perfil externo, dimensões, recortes e tolerâncias críticas.
• Força de corte necessária:Confirme a força necessária para o material e a geometria e, em seguida, verifique a capacidade do cilindro e a pressão operacional.
• Volume de produção:Explique o resultado esperado, a frequência do ciclo, a duração do turno e o nível de automação planejado.
• Compatibilidade do equipamento:Forneça dimensões de montagem, espaço disponível, requisitos de controle e detalhes da máquina host.
• Expectativas de qualidade:Especifique rebarbas aceitáveis, deformação de borda, variação dimensional e métodos de inspeção.
• Acesso de manutenção:Verifique se os componentes de corte podem ser inspecionados, limpos, substituídos ou retificados com eficiência.

As informações do produto da Junssen indicam que sua matriz pneumática é compacta e leve e pode suportar diferentes configurações de produção. O projeto apropriado ainda deve ser confirmado em relação aos desenhos, amostras e especificações da máquina do comprador.

Para uma consulta personalizada de ferramentas, prepare um pacote contendo o desenho do produto, dados do material, imagens de amostra, saída alvo e requisitos de instalação. Esses detalhes permitem que o fornecedor avalie o projeto com mais precisão e identifique possíveis restrições antes do início da produção.

7. Como você pode manter o desempenho de corte?

A manutenção de rotina ajuda a preservar a qualidade das arestas, reduzir o tempo de inatividade não planejado e prolongar a vida útil das ferramentas. O intervalo de manutenção real deve refletir a frequência operacional, as características do substrato e as instruções do fabricante.

Práticas de manutenção recomendadas

1. Inspecione as arestas de corte:Procure lascas, desgaste, deformação ou opacidade que possam afetar o perfil acabado.
2. Verifique a folga da matriz:Confirme se o punção e a matriz permanecem adequadamente compatíveis com o material que está sendo processado.
3. Resíduos de material limpo:Remova restos, depósitos de adesivo, poeira e outros acúmulos que possam interferir no movimento da ferramenta.
4. Examine o fornecimento pneumático:Verifique a estabilidade da pressão, a qualidade do ar, a tubulação e as conexões quanto a vazamentos ou danos.
5. Lubrifique conforme especificado:Faça a manutenção das mangas guia e dos componentes móveis de acordo com as instruções do fabricante do equipamento.
6. Verifique os fixadores e o alinhamento:Inspecione os pontos de montagem, guias e acessórios, especialmente após uma troca de ferramenta.
7. Registre os resultados da manutenção:Rastreie defeitos de corte, substituições de componentes e intervalos de manutenção para identificar problemas recorrentes.

Pressão de ar excessiva não deve ser usada para compensar uma aresta de corte romba ou uma matriz projetada incorretamente. Operar além dos limites especificados pode acelerar o desgaste e danificar os componentes internos. Antes da manutenção, isole a fonte de energia pneumática, libere a pressão armazenada e siga os procedimentos de bloqueio e segurança aplicáveis.

Se aparecerem rebarbas ou cortes incompletos, verifique primeiro o posicionamento do material, a condição da aresta de corte, a folga e a estabilidade pneumática. Os ajustes devem ser baseados na inspeção e nas recomendações do fabricante da ferramenta, e não apenas na tentativa e erro.

8. Perguntas frequentes

Q1: Qual é o objetivo principal de uma matriz de corte pneumática?

Uma matriz de corte pneumática usa ar comprimido para acionar um mecanismo de corte que separa um componente de uma folha maior, filme ou outro substrato adequado. É usado quando os fabricantes precisam de formas repetíveis e dimensões de peças consistentes.

Q2: Quais materiais um processo de matriz de corte pneumático pode ser processado?

Dependendo do design da matriz e da força de corte disponível, os materiais adequados podem incluir filmes plásticos, papel, tecido não tecido, laminados adesivos, espuma, borracha, silicone e materiais isolantes selecionados. A compatibilidade deve ser verificada para a espessura específica do material e geometria da peça.

Q3: Qual é a diferença entre supressão e puncionamento?

A moldagem normalmente produz uma peça separada que se torna o componente acabado necessário. A perfuração geralmente cria um buraco ou abertura, e a peça removida é tratada como resíduo. O processo correto depende do design do produto.

Q4: A Junssen pode personalizar uma matriz de obturação pneumática?

A Junssen fornece soluções de ferramentas de corte para diferentes requisitos de produção. Os compradores podem enviar desenhos, amostras, especificações de materiais e detalhes de equipamentos para uma avaliação técnica. A configuração final depende da aplicação e dos requisitos de projeto confirmados.

Q5: Que fatores afetam a vida útil de uma matriz cega?

A dureza e a abrasividade do material, a folga de corte, a condição da aresta, o alinhamento, a pressão operacional, a frequência de produção e as práticas de manutenção influenciam a vida útil. A inspeção regular e a manutenção oportuna ajudam a reduzir o desgaste prematuro.

Q6: Como os fabricantes podem reduzir rebarbas e melhorar a qualidade do corte?

Use folga adequada do punção à matriz, mantenha arestas de corte afiadas, prenda a peça de trabalho e mantenha o suprimento pneumático estável. As propriedades do material e a geometria da ferramenta devem ser avaliadas em conjunto quando ocorrerem defeitos de corte recorrentes.

Q7: Que informações devo fornecer ao solicitar um orçamento?

Forneça o desenho do produto, tipo e espessura do substrato, dimensões e tolerâncias alvo, volume de produção esperado, especificações da máquina hospedeira e quaisquer requisitos especiais de segurança ou automação. As amostras também podem ajudar a esclarecer o comportamento do material.

9. Conclusão

Uma matriz de corte pneumática bem projetada pode ajudar os fabricantes a produzir componentes com formatos consistentes, ao mesmo tempo em que oferece suporte a arranjos de ferramentas flexíveis e fluxos de trabalho de produção eficientes. Sua adequação depende do material, da geometria de corte, da força necessária, da compatibilidade da máquina e do rendimento esperado. Especificação cuidadosa e manutenção de rotina são essenciais para uma operação confiável.

Esteja você desenvolvendo consumíveis médicos, componentes de embalagens flexíveis, produtos adesivos ou peças industriais de precisão, a Junssen pode ajudar a avaliar seus requisitos de ferramentas e explorar uma configuração adequada. Visite a página do produto Pneumatic Blanking Die para saber mais, revisar as soluções relevantes de automação e ferramentas eContate-noscom seus desenhos, detalhes de materiais e metas de produção para discutir uma solução personalizada para sua aplicação.
